桥梁支座有哪几种,桥梁支座:CYZF4型200×44滑板式支座、CYZ型200×42板
桥梁支座有哪几种,桥梁支座:CYZF4型200×44滑板式支座、CYZ型200×42板式支座?

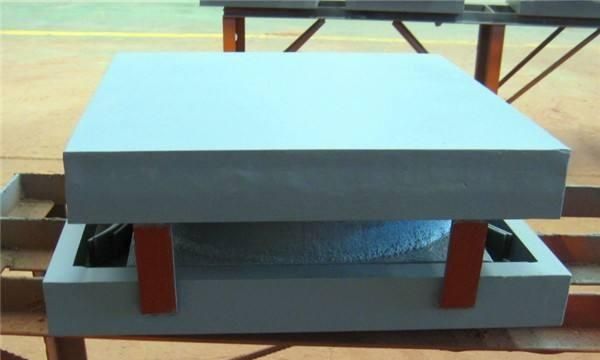

桥梁支座:CYZF4型200×44滑板式支座、CYZ型200×42板式支座
应该是GYZ ,圆形橡胶支座。F4就是加了四氟,可以滑动的。没有就是普通圆形相交支座,固定支座。200X42为直径200mm,厚度42mm。厂家很多啊。

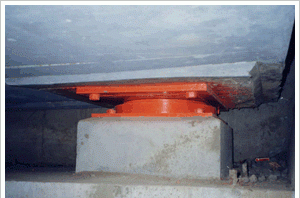

JQZ型支座和QZ型支座有什么区别
都是球型钢支座,QZ为普通公路桥梁球型钢支座,其结构为最为原始的球型支座结构;JQZ为减震型球型钢支座,在普通钢支座的基础上增加了减震功能

桥梁伸缩缝处是什么支座
桥梁伸缩缝端的支座都是采用滑动支座,应对结构构件,在温度,及结构振动下的微变形,在结构内力分折上称为可变形结构铰支座。
至于采用何种支座,这个要看桥梁的设计跨径有多大,或者是否非正常桥梁。一般桥梁跨径不小于50米,都是采用盆式滑动支座,小于50米的,基本都是采用扳式滑动支座。
公路桥梁分几大部
桥梁一般由上部构造、下部结构、支座和附属构造物组成,上部结构又称桥跨结构,是跨越障碍的主要结构;下部结构包括桥台、桥墩和基础;支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置;附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。 桥梁是道路的组成部分。
桥梁结构部位名称
系梁是指起拉扞作用的梁,盖梁是指为支承,分布和传递上部结构的载荷,桥梁支座是连接上部结构和下部结构的重要郎件,档块,梁主要分为箱梁和梁板。
什么是梁的支座
以桥梁支座为例 是连接桥梁上部结构和下部结构的重要结构部件,位于桥梁和垫石之间,它能将桥梁上部结构承受的荷载和变形(位移和转角)可靠地传递给桥梁下部结构,是桥梁的重要传力装置。 有固定支座和活动支座两种。桥梁工程常用的支座形式包括:油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。
gbyz支座代表什么
GBZY板式橡胶支座是公路中小型桥梁中比较常用的产品。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥跨结构,曲线桥、斜交桥及圆柱墩桥用圆形支座。
GBZY板式橡胶支座具有以下优点:
(1)GBZY板式橡胶支座可以弹性吸收上部结构各方向的变形;
(2)GBZY板式橡胶支座的承压面与矩形支座相比,没有应力集中现象;
(3)GBZY板式橡胶支座安装方便,可以不考虑方向性;
(4)GBZY板式橡胶支座比起同样作用的其他类型支座造价低,维修养护方便。
